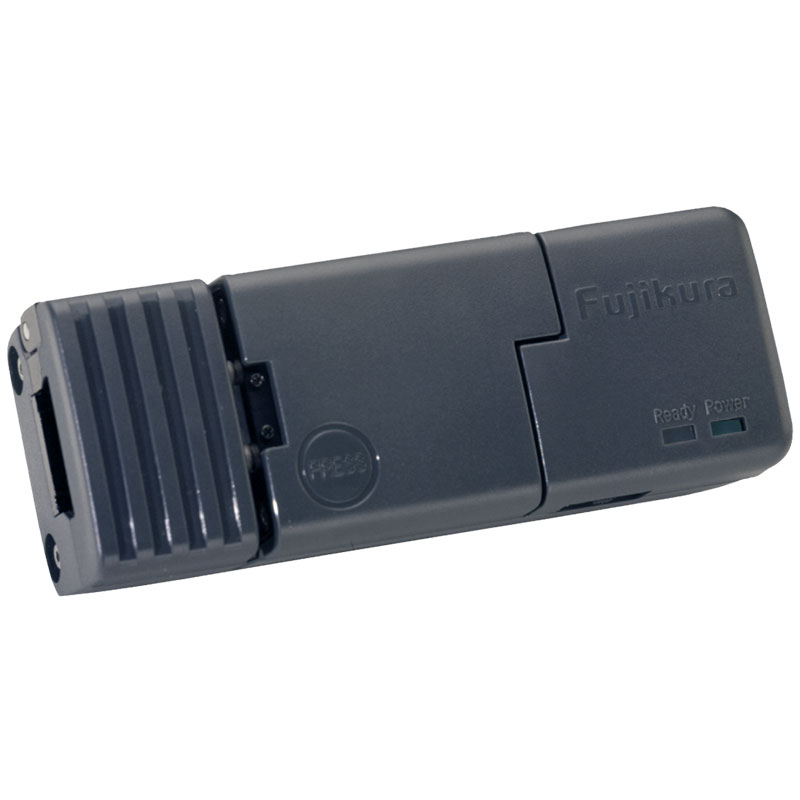

HJS-02 és HJS-02-80 védőréteg csupaszító berendezések

Jellemzők

  • Fűtő egység: a szál védőcsövének felmele-gítésével biztosítja a lágy csupaszítást.
  • Hőmérséklet beállító kapcsoló.

Alkalmazás

A berendezések optikai szálak védőrétegének eltávolítására szolgálnak. Szalagkábel feldolgo-zására is alkalmas a HJS-02.



PDF_014_36x36.jpgadatlap

Műszaki specifikáció

  • Fényvezető szálak: üveg optikai szálak.



  HJS-02 HJS-02-80
Szálak száma Szimplex Szimplex
szalagkábel
2 - 12 szállal
Szálhéj (cladding) átmérő 125 µm 80 µm
Védőréteg (coating) átmérő 250 - 400 µm Max. 250 µm
Csupaszítási hossz 35 mm max.
Tápfeszültség, DC  12 V Fujikura hegesztőről DC kábellel
Tápfeszültség, AC 85 - 265 V AC adapterrel (opció).



  • Szál tartó: FH-40, FH-100, FH-50, FH-60 (kivétel: FH-60-900, FH-50-900, FH-50-250).
  • Fűtési idő:
    • 3 mp (normál módban)
    • 8 mp (energiatakarékos módban).
  • Méretek
    (szélesség x mélység x magasság): 107 x 40 x 29 mm.
  • Tömeg: 195 g.
