Fix polcok
Download the datasheetJellemzők
Fix világító polcok - DP-PT
- 1,5 mm-es acéllemezből készült
- Tartókonzolok mellékelve
- Névleges terhelés max. 20 kg kiegyensúlyozott terhelés; a maximális terhelhetőség 25%-ra csökken, ha csak az első pár függőleges profilra szerelik (150, 250 és 350 mm polcmélység).
- Hosszabb tartó konzol DP-PO-PD használható
- A következő mélységekben kapható: 150, 250, 350, 450, 550, 650, 750 és 850 mm.
Fix polcok - DP-PO
- 2 mm-es acéllemezből készült
- Támogató konzolok hozzáadásának lehetősége
- Névleges terhelés max. 60 kg kiegyensúlyozott terhelés (külön megrendelt konzolok alkalmazása esetén); a terhelhetőség 25 %-ra csökken, ha csak az első függőleges profilpárra szerelik - 150, 250 és 350 mm polcmélységű polcok)
- A következő mélységekben kapható: 150, 250, 350, 450, 550, 650, 750 és 850 mm.
Nagy teherbírású polcok - DP-PZ
- 2 mm-es acéllemezből készült, 2 fémrúddal megerősítve.
- 4 tartókonzolt tartalmaz a függőleges profilokra történő rögzítéshez
- Névleges terhelés max. 100 kg kiegyensúlyozott terhelés
- A következőkben kapható: 450, 550, 650, 750 és 850 mm
Alkalmazás

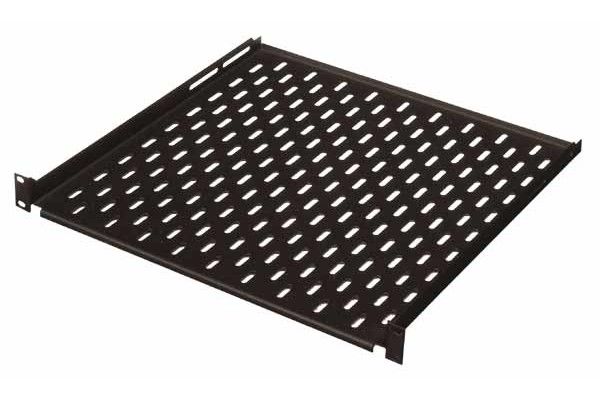

A rögzített polcokat olyan berendezések elhelyezésére tervezték, amelyek nem 19"-os felszerelhetők. A polcok teljes területe perforált a hatékony szellőzés érdekében. A RAL 9005 színben kaphatók.
19" FIXED LITE SHELVES SERIES DP-PT
| Code | W | D in mm |
H | min-max dist.1 |
max. dist.2 |
| DP-PT-150 | 19" | 150 | 1U | 75-121 | 370 |
| DP-PT-250 | 19" | 250 | 1U | 125-221 | 470 |
| DP-PT-350 | 19" | 350 | 1U | 175-321 | 570 |
| DP-PT-450 | 19" | 450 | 1U | 225-421 | 670 |
| DP-PT-550 | 19" | 550 | 1U | 275-521 | 770 |
| DP-PT-650 | 19" | 650 | 1U | 325-621 | 870 |
| DP-PT-750 | 19" | 750 | 1U | 375-721 | 970 |
| DP-PT-850 | 19" | 850 | 1U | 425-821 | 1070 |
1 between standard front and rear brackets in mm
2 between front and rear brackets with - DP-PO-PD
19" FIXED SHELVES SERIES DP-PO
| Code | W | D in mm |
H | min-max dist.1 |
max. dist.2 |
| DP-PO-150 | 19" | 150 | 1U | 75-180 | 385 |
| DP-PO-250 | 19" | 250 | 1U | 125-265 | 470 |
| DP-PO-350 | 19" | 350 | 2U | 230-380 | 585 |
| DP-PO-450 | 19" | 450 | 2U | 260-480 | 685 |
| DP-PO-550 | 19" | 550 | 2U | 360-580 | 785 |
| DP-PO-650 | 19" | 650 | 2U | 460-680 | 885 |
| DP-PO-750 | 19" | 750 | 2U | 560-780 | 985 |
| DP-PO-850 | 19" | 850 | 2U | 660-880 | 1085 |
1 between standard front and rear brackets in mm
2 between front and rear brackets with - DP-PO-PD
| SUPPORTING BRACKETS | ||||
| Code | Type | Packing | Length in mm |
Height |
| DP-PO-PO | Standard | 1 PAIR | 88 | 1U |
| DP-PO-PD | Extended | 1 PAIR | 298 | 1U |
* compatible with DP-PO-xxx, DP-PT-xxx
19" FIXED HIGH-LOAD SHELVES SERIES DP-PZ
| Code | W | D in mm | H | min-max distance1 |
| DP-PZ-450 | 19" | 450 | 1U | 113-463 |
| DP-PZ-550 | 19" | 550 | 1U | 213-563 |
| DP-PZ-650 | 19" | 650 | 1U | 313-663 |
| DP-PZ-750 | 19" | 750 | 1U | 413-763 |
| DP-PZ-850 | 19" | 850 | 1U | 513-863 |
1 between standard front and rear brackets in mm
