KONTASET F1 típusú faliszekrény

Jellemzők

Tartozék: falra történő szereléshez szükséges kötőelem készlet, jelölősablon a falba fúrandó 4 db 10 mm-es furathoz.

Szín: RAL 7035 kódszámú világosszürke.

Külön megrendelhető opcionális építőelemek:

  • zárt, vagy perforált lemez ajtó
  • perforált alsó- és tetőlap
  • tetőlap 2db ventillátort tartalmazó panellel, a ventillátorok 230V/AC, vagy 48V/DC tápfeszültségűek lehetnek
  • ETS 300.119 számú szabványnak megfelelő metrikus osztású rasztersín készletek


Az F1 típusú faliszekrények (6U, 9U, 12U, 15U)x119"x300 mm (mélységi) méretekben, továbbá RAL 7035 színtől eltérő színekben is megrendelhetők.

Alkalmazás

Terhelhetőség:

  • 9U magasságig 30 kg
  • 12U magasságtól 50 kg.

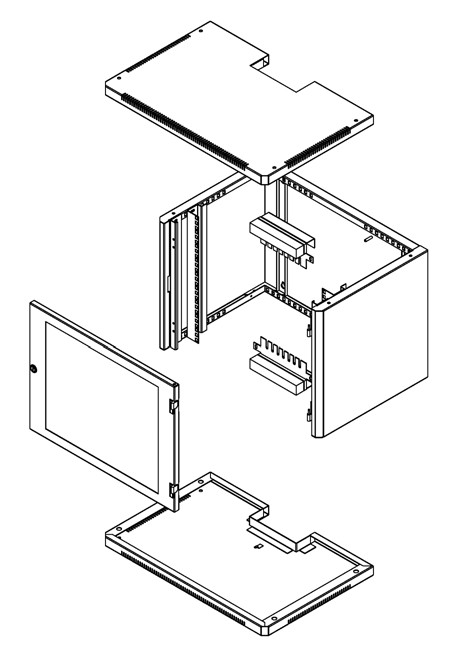

A szekrények palástja egy darabból kialakított konstrukciójú, az alsó és a tetőlap 4-4 db csavarral rögzített a palásthoz. Az alsó és tetőlapon elhelyezett un. szivacsos kábelátvezető nyílások előtt kábel- rendező/kötöző felületek vannak kialakítva. Az ajtó keretezett üveg kialakítású, nyitási iránya átszerelhető. Az alkatrészek alapanyaga 1 mm és 1,5 mm vastagságú acéllemez. A szekrény építőelemei összeföldeltek. Központi földpontra csatlakozás M6-os menetes csapon lehetséges. A 400 mm mélységű szekrények 2 db, a 600 mm mélységű szekrények 4 db 19"-os rasztersínt tartalmaznak, melyek mélységi irányban állíthatók. A mélységi irányú raszter 20 mm osztású.


Katalógusválaszték
Típusjel
Rendelési
szám
Méretek
Tömeg
(kg)
H1/H
B
 B1
T
F1-06-6040
1.716.1000
6U/328
600
540
400
20
F1-09-6040
1.716.1001
9U/462
600
540
400
22
F1-12-6040
1.716.1002
12U/596
600
540
400
28
F1-15-6040
1.716.1003
15U/729
600
540
400
32
F1-18-6040
1.716.1008
18U/862
600
540
400
36
F1-06-6060
1.716.1004
6U/328
600
540
600
24
F1-09-6060
1.716.1005
9U/462
600
540
600
29,3
F1-12-6060
1.716.1006
12U/596
600
540
600
34,5
F1-15-6060
1.716.1007
15U/729
600
540
600
39,7
F1-18-6060
1.716.1009
18U/862
600
540
600
44,5
1U = 13" = 44,45 mm • 19" = 482,6 mm
