Darwin: 1-10 kHz, up to 30 mJ

Nagy energiájú lézerek 1-5 kHz-es Ti:Sapphire erősítők pumpálásához

Válasszon több modell közül az alacsony és a nagy teljesítményű ultragyors erősítők szivattyúzásához
 Nd:YLF    30 mJ @ 1 kHz
 < 0.5% RMS    527 nm
Kompakt helyigény | Robusztus kialakítás

LASER CONTROL UNIT

OPTIONS

  • TEM00 single mode operation
  • Q-Mark scan head for scanning beam delivery
  • Q-Beam fixed beam delivery system
  • Fixed/variable beam expanders from 2X and above
  • Programmable variable beam expanders from 2X and above (PC Control)
  • Class I workstation with choice of Fixed Z, Manual Z or fully automated programmable Z-axis

Jellemzők

  • Nagy impulzusenergia (>30 mJ)
  • Ismétlési frekvenciák 1-10 kHz
  • Felülmúlhatatlan stabilitás
  • Minden Quantronix erősítőbe integrálható
  • Hőmérséklet-stabilizált LBO kristály (TEC)
  • Mezőben cserélhető diódamodul
  • Szabadalmaztatott intracavity megduplázás
  • Nagy dinamikatartomány a megnövelt élettartam érdekében
  • Az iparban bizonyított megbízhatóság
  • Optimalizált jellemzők a Ti:Sapphire erősítő szivattyúzásához:
    • Nagy impulzusenergia >30 mJ
    • Felülmúlhatatlan stabilitás
    • Időbeli impulzusforma a nagy hatékonyságú erősítéshez
    • Ismétlési frekvenciák 1-10 kHz
    • Kiváló sugárirányítási stabilitás
    • Egyenletes sugárprofil az optimális üzemmód-stabilitás érdekében

Alkalmazás

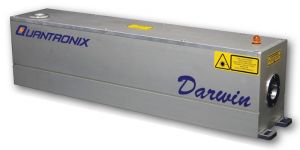

A nagy ismétlési frekvenciájú Nd:YLF lézerek Darwin sorozatának lézerfeje a legkisebb a kategóriájában. Nagy átlagos teljesítményt (>50 W) állít elő kilohertzes ismétlési frekvenciák mellett. A Quantronix szabadalmaztatott intracavity frekvencia megduplázása magas konverziós hatékonyságot eredményez, anélkül, hogy a megduplázó kristályban szoros fókuszálást (és lehetséges optikai károsodást) kellene alkalmazni, ami egy extracavity kialakításnál szükséges lenne.

Szabadalmaztatott* szivattyúkamra-kialakításunk tovább növeli a Darwin általános hatékonyságát. A nagy impulzusenergia, a legkisebb M2 és a kis jitter mind elérhető ebben a rendkívül kompakt, Ti:Sapphire erősítők szivattyúzására optimalizált dióda pumpálású csomagban.

 * US szabadalom # 6,075,803

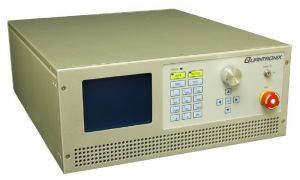

LASER CONTROL UNIT / SOFTWARE

  • 19"-os rackbe szerelhető vezérlőegység digitális lézervezérlő elektronikával
  • Teljes körű külső vezérlés nagy sebességű digitális interfészen, IO Control vagy RS-232 interfészen keresztül
  • Egyfázisú áramot használ
  • Hatékony lézervezérlő szoftver
    • Az áram, a frekvencia, az indítási mód vezérlése
    • A valós idejű lézerparaméterek felügyelete és megjelenítése
    • Windows-alapú operációs rendszeren fut (XP és újabb)
    • API OEM/integrátorok számára
    • Többnyelvű támogatás


SPECIFIKÁCIÓK

Model1 527-50-M 527-40-M 527-30-M 527-20-M 527-15-0
Hullámhossz [nm] 527 527 527 527 527
Transzverzális üzemmód (MM, TEM00) MM MM MM MM TEM00
Impulzus ismétlési sebesség (kHz)2 0.1-10 0.1-10 0.1-10 0.1-10 0.1-10
Átlagos kimeneti teljesítmény @ 3 kHz (W) 50 40 30 20 15
Impulzus energia @ 0.1-1 kHz (mJ) 30 25 20 15 10
Impulzusszélesség (ns) < 140 < 150 < 160 < 170 < 110
Impulzusról impulzusra történő energiastabilitás (% RMS) < 0.5 < 0.5 < 0.5 < 0.5 < 1.5
Sugárirányú stabilitás (µrad) < 25 < 25 < 25 < 25 < 20
Sugárminőség (M2) < 12 < 12 < 12 < 12 < 1.2
1. Teljesítmény 1 kHz-en, hacsak másképp nem jelöljük
2. Egyszeri felvétel 1 kHz-ig külső triggerrel
