KONTASET KS 300 típusjelű rack szekrények

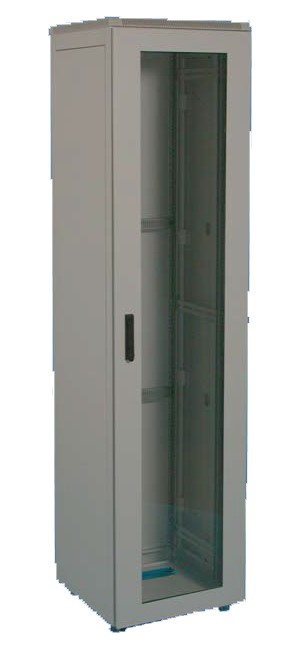

KS 300 rack szekrény
Jellemzők
- 4 db 19"-os rasztersín (mélységi irányban állíthatók)
- üvegbetéttel szerelt mellső ajtó
- zárt hát és oldallapok
- alsó- és tetőborítás (a tetőborítás mellső, hátsó és oldalfelületei perforáltak)
- szintezőláb készlet
- központi földpont, az egyes építőelemeket összekötő földelővezetékekkel együtt
A katalógusválaszték színe: RAL7035 kódszámú világosszürke.
Alkalmazás
- klímaállóság: normál beltéri
- védettség (tömítettség) IP20
- terhelhetőség: max. 3000N statikus terhelés
Adatlap letöltéseA szekrények geometriai méretei az MSZ 11003-2, valamint az IEC297-2 számú szabványok előírásainak megfelelően kialakítottak.
A szintezhető vázszerkezet függőleges, szélességi és mélységi irányú elemei 1,5 mm vastagságú acéllemezből hajlított majd hegesztett elemekből állnak. A függőleges hossztartók közé behegesztett mélységi irányú tartóelemek hordozzák a 19"-os rasztersíneket. A hát és oldallapok zárhatók, és kiemelhetők, anyaguk 1 mm-es acéllemez. Az ajtó kilincses zárral ellátott, 180°-ig nyitható, forgáspontja a szekrény jobb oldalán helyezkedik el (az ajtó nyitási iránya utólag átszerelhető). A tető és alsó borítólapok 1,5 mm-es acéllemezből készülnek, kábelátvezető nyílást tartalmaznak, a vázszerkezethez csavarosan rögzítettek. A kábelátvezető nyílások 3-3 db lecsavarozható takaró-lemezzel fedettek. A szekrény építőelemei összeföldeltek, a központi földpontra történő csatlakozás M6 méretű menetes csapon lehetséges, mely a szekrény felső acélkeretének középső részén található.
|
Katalógusválaszték
|
|||||
|
Típusjel
|
Rendelési
szám |
Méretek
|
Tömeg
(kg) |
||
|
H1/H
|
B
|
T
|
|||
|
KS 300-22-6060
|
1.718.3201
|
22U/1150
|
600
|
600
|
56
|
|
KS 300-24-6060
|
1.718.3202
|
24U/1240
|
600
|
600
|
59
|
|
KS 300-28-6060
|
1.718.3203
|
28U/1420
|
600
|
600
|
66
|
|
KS 300-32-6060
|
1.718.3204
|
32U/1600
|
600
|
600
|
72
|
|
KS 300-36-6060
|
1.718.3205
|
36U/1780
|
600
|
600
|
79
|
|
KS 300-40-6060
|
1.718.3206
|
40U/1950
|
600
|
600
|
85
|
|
KS 300-42-6060
|
1.718.3207
|
42U/2040
|
600
|
600
|
88
|
|
KS 300-45-6060
|
1.718.3208
|
45U/2180
|
600
|
600
|
93
|
|
KS 300-53-6060
|
1.718.3209
|
53U/2530
|
600
|
600
|
106
|
|
KS 300-32-6080
|
1.718.3210
|
32U/1600
|
600
|
800
|
79
|
|
KS 300-36-6080
|
1.718.3211
|
36U/1780
|
600
|
800
|
86
|
|
KS 300-42-6080
|
1.718.3212
|
42U/2040
|
600
|
800
|
96
|
|
KS 300-45-6080
|
1.718.3213
|
45U/2180
|
600
|
800
|
101
|
|
KS 300-32-8060
|
1.718.3214
|
32U/1600
|
800
|
600
|
77
|
|
KS 300-36-8060
|
1.718.3215
|
36U/1780
|
800
|
600
|
83
|
|
KS 300-42-8060
|
1.718.3216
|
42U/2040
|
800
|
600
|
93
|
|
KS 300-45-8060
|
1.718.3217
|
45U/2180
|
800
|
600
|
99
|
|
KS 300-32-8080
|
1.718.3218
|
32U/1600
|
800
|
800
|
91
|
|
KS 300-36-8080
|
1.718.3219
|
36U/1780
|
800
|
800
|
99
|
|
KS 300-42-8080
|
1.718.3220
|
42U/2040
|
800
|
800
|
111
|
|
KS 300-45-8080
|
1.718.3221
|
45U/2180
|
800
|
800
|
116
|
|
1U = 13/4"= 44,45 mm • 19" = 482, 6mm
A KS300 típusú szekrények a katalógustípusoktól eltérő magassági méretekben, az ETS 300.119 számú szabványnak megfelelő metrikus osztású rasztersínekkel szerelt változatokban, továbbá RAL 7035 színtől eltérő színekben is megrendelhetők. |
|||||
