CONTEG OPTIMAL Kábelkezelés

FREE STANDING RACKS




PDF_014_36x36.jpgDownload the datasheet

Jellemzők

FŐ KÁBELKEZELŐ ÁLLVÁNY JELLEMZŐI:

Vázszerkezet
Magasság: 42 or 45U
Szélesség: 900 mm
Mélység: 300 or 400 mm
IP értékelés: max. IP30
Terhelhetőség: 400 kg



KIBŐVÍTETT KÁBELKEZELŐ ÁLLVÁNY JELLEMZŐI:

Vázszerkezet
Magasság42 or 45U
Szélesség: 300 mm
Mélység: 300 or 400 mm
IP értékelés: max. IP30
Terhelhetőség: 200 kg

Alkalmazás

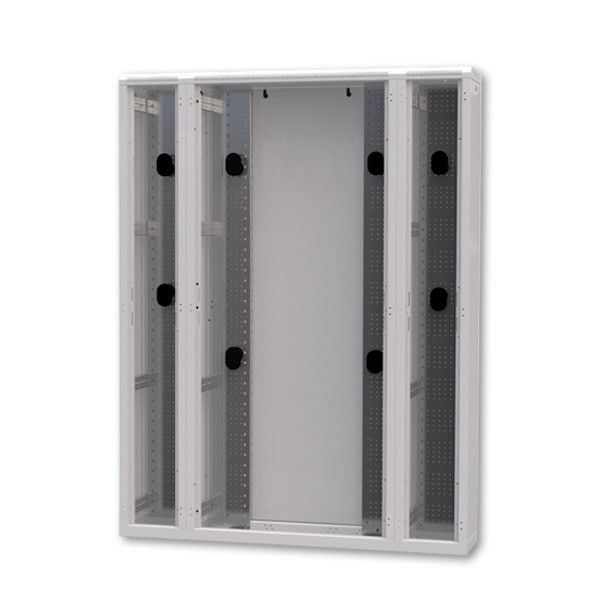

Ez a megoldás a fő kábelrendező állványból és a bővítményből áll. Önállóan is telepíthető, és szabványos mélységének (300 vagy 400 mm) köszönhetően a folyosók hozzáférhetőek maradnak. A Main Cable Management Rack egy sor oldalirányban mozgatható 19"-os szerkezettel (42U vagy 45U) és egy pár patchkábel-kezelő panellel van felszerelve. Ez a három rész az egyes ügyfelek egyedi igényei alapján konfigurálható. Az elöl-hátul távolság is beállítható. A kábelkezelési hely a Hosszabbító szekcióval bővíthető, amely a Főkábel szekció mindkét oldalán elhelyezhető.

FŐ KÁBELRENDEZŐ ÁLLVÁNY:

Szabadon álló megoldás (ajánlott falhoz rögzíteni; vagy kettőt összeilleszteni)
A 19"-os extrudálások állítható elhelyezése - elölről hátrafelé, balra, középre vagy jobbra.
Pár patchkábel-kezelő panel, elhelyezés kérésre a 19"-es kivezetésekkel együtt.
A kezelőpanelek kábelkezelő tartozékokkal felszerelhetők

  • Szál tároló orsók - HDWM-FSS-50 vagy HDWM-FSS-100 (4x HDWM-FSS-50 tartozék)
  • Műanyag kábeltartók – VO-xxx-o
  • Fém kábeltartók - VO-Wx-xx/xx



Felső és alsó burkolatok kábelbevezetéssel ellátva, fém- és műanyag borítással Elülső függőlegesen osztott acéllemez ajtók, többpontos zárral; hátsó és oldalsó panelek zárral. A beszerelt berendezések teljes hasznos mélysége 264 mm Ha a 19"-os profilok elülső pozícióban vannak.:

  • A hasznos mélység hátul 254 mm - 300 mm mély állvány esetén; és 354 mm a 400 mm mély ROF-CS esetén; ha kábelkezelő tartozékokat szerelnek be, a hasznos mélység eltérő.
  • A hasznos elülső helyet a többpontos zár korlátozza, és 10-15 mm között van.


KIBŐVÍTETT KÁBELRENDEZŐ ÁLLVÁNY:

A fő kábelkezelő állványhoz mindkét oldalon csatlakoztatható További patchkábel-kezelő panel A kezelőpanelek a következő kábelkezelő tartozékokkal szerelhetők fel:

  • Szál tároló orsók - HDWM-FSS-50 vagy HDWM-FSS-100 (2x HDWM-FSS-50 tartozék)
  • Műanyag kábeltartók - VO-xxx
  • Fém kábeltartók - VO-Wx-xx/xx/xx



Felső és alsó burkolatok kábelbevezetéssel ellátva, fém és műanyag burkolatokkal fedve Elülső acéllemez ajtó, egypontos zárral; hátsó és oldalsó panelek zárral ellátva

Code Depth of the rack Total useful depth for installed equipment When 19” extrusions are in the front position
Rearward usable depth Frontward useful depth
  A B+C B C
ROF-CS-xx-90/30 300 264 254 10
ROF-CS-xx-90/40 400 364 354 10



Code Specification H in U W D
ROF-CS-42-90/30-CWYUA Main Cable Management Rack 42 900 300
ROF-CS-45-90/30-CWYUA Main Cable Management Rack 45 900 300
ROF-CS-42-90/40-CWYUA Main Cable Management Rack 42 900 400
ROF-CS-45-90/40-CWYUA Main Cable Management Rack 45 900 400
ROF-CS-42-30/30-SVYUA Extension Cable Management Rack 42 300 300
ROF-CS-45-30/30-SVYUA Extension Cable Management Rack 45 300 300
ROF-CS-42-30/40-SVYUA Extension Cable Management Rack 42 300 400
ROF-CS-45-30/40-SVYUA Extension Cable Management Rack 45 300 400

Dimensions v mm
