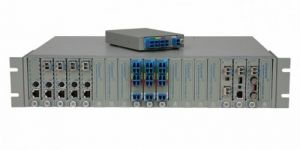

iConverter 19-modulhelyes keret
Jellemzők
- Nagy sűrűségű keret, 19 modul helyes 2U magas keret 19" és 23"-os rackbe ütethető
- Háromszoros táp redundancia, üzem közben cserélhető AC, 24VDC és 48VDC tápegységekkel
- NEBS 3 megfelelőség
- Az Ethernet belső buszrendszer lehetővé teszi a széleskörű hálózati alkalmazást
- 19 iConverter keret fogható össze egy és menedzselhető egy IP cím alól
- Az SNMP menedzsment a NetOutlook® szoftveren keresztül valós idejű információkat szolgáltat a modulokról, távolról konfigurálhatók a modulokethetők az események
- Menedzsment funkció egy menedzsment kártya segítségével érhető el
- Széles (-40 - +60oC) és kiterjesztett (-40 - +75o C) működési hőmérséklet tartományú modulok elérhetők
- Minden iConverter modul üzem közben cserélhető (hot-swappable) a 19 modul helyes keretben
- Élettartam garancia és ingyenes 24/7 műszaki támogatás
Alkalmazás
A 2U magas 19 modul befogadására alkalmas iConverter keret három redundáns tápegység befogadására alkalmas, és 19”-os vagy 23”-os rackbe telepíthető. Egyaránt alkalmazható LAN és MAN hálózatoknál, ahol nagyon hibatűrő és jó helykihasználású eszközök alapvető elvárásként fogalmazódnak meg.
A 19 modulos keret három, üzem közben cserélhető redundáns tápellátással rendelkezhet. Általános váltóáramú (AC), 24- és 48 V DC egyenáramú modulok használhatóak úgy, hogy adott esetben a terhelést meg lehet osztani a tápegységek élettartamának és meghibásodásának megnövelése érdekében.
A tápellátást a 19 modul számára a kereten belül kialakított belső buszrendszer biztosítja . Menedzsment kártya használata esetén minden egyes tápegység is monitorozható és rendellenesség esetén SNMP jelzést küldve a hibajavítás elvégezhető.
A táp- és menedzsment infromáció átvitelén túl a belső buszrendszeren a modulok közötti Ethernet forgalom is lehetséges. Azoknál az iConverter moduloknál, melyek szomszédos kártyahelyeken vannak elhelyezve, és támogatják az Ethernet átvitelét a belső buszrendszeren, különböző rugalmas hálózati alkalmazásokat lehet mehvalósítani, mint pl. out-of-band-, in-band menedzsmentet, multiportos konfigurációt.
Minden iConverter modul üzem közben cserélhető.
Paraméterek
Keret típus | 19-modul AC |
19-modul AC |
19-modul 24VDC | 19-modul 48VDC |
19-modul 48VDC |
Típus jelölés | 8200-X | 8201-X | 8206-X | 8205-X | 8207-X |
Modul kapacitás | 19 | ||||
Beépíthető tápegységek száma | 1 - 3 db tápegység | ||||
Teljesítmény felvétel(tipikus) | 60 watt 100 - 240 VAC 50/60Hz 2.0A @ 100VAC 18A @ 3.3VDC |
120 watt 100 - 240 VAC 50/60/440Hz 2.5A @ 100VAC 36A @ 3.3VDC |
66 watt +/- 18 - 36 VDC 6.0A @ 24VDC 20A @ 3.3VDC |
66 watt +/- 36 - 60 VDC 3.0A @ 48VDC 20A @ 3.3VDC |
120 watt +/- 36 - 60 VDC 5.0A @ 48VDC 36A @ 3.3VDC |
Méretek | W:17.15" x D:14.0" x H:3.5" | ||||
Súly | 16 lbs (820X-1) 18.5 lbs (820X-2) 21 lbs (820X-3) |
||||
Megfelelőség | UL, CE, FCC Class A, NEBS Level 3 | ||||
Hőmérséklet | Standard: 0 - 50º C Széles: -40 - 60º C Tárolási: -40 - 80º C |
||||
Páratartalom | 5 - 95% (non-condensing) | ||||
Magasság | -100m - 4000m | ||||
MTBF (órák) | 1 tápegységgel: 45,700 2 tápegységgel: 182,000 3 tápegységgel: 731,000 |
Konfiguráció | 19-modulos keret | ||||
---|---|---|---|---|---|
AC (60 Watt) | AC (120 Watt) | 24VDC (66 Watt) | 48VDC (66 Watt) | 48VDC (120 Watt) | |
Egy (1) Tápegységgel | 8200-1 | 8201-1 | 8206-1 | 8205-1 | 8207-1 |
Két (2) Tápegységgel | 8200-2 | 8201-2 | 8206-2 | 8205-2 | 8207-2 |
Három (3) Tápegységgel | 8200-3 | 8201-3 | 8206-3 | 8205-3 | 8207-3 |
Tartalék tápegység | 8200-9 | 8201-9 | 8206-9 | 8205-9 | 8207-9 |
23"-os rackbe építő készlet | 8091-2 | ||||
Vaklemez | 8090-0 |
Széles hőmérséklet tartományú (-40 - 60º C) modulokhoz, "W" -t kell a típusszám mögé tenni.
Kiterjesztett hőmérséklet tartományú modulok vnatkozásában (-40 to +75º C) kérjük lépjen kapcsolatba velünk.
